Trong môi trường sản xuất linh kiện điện tử, tĩnh điện là “kẻ hủy diệt thầm lặng”. Chỉ một phóng xạ tĩnh điện (ESD) nhỏ mà con người không cảm nhận được cũng đủ để làm hỏng một bo mạch đắt tiền. Vòng đeo tay chống tĩnh điện là lá chắn đầu tiên bảo vệ sản phẩm. Tuy nhiên, đeo vòng thôi là chưa đủ. Bạn cần phải chắc chắn rằng nó đang hoạt động tốt.
Tại Peacevietnam.com, chúng tôi thường xuyên nhận được câu hỏi: “Làm sao để biết vòng tay còn tác dụng?” Bài viết này sẽ hướng dẫn bạn quy trình kiểm tra chuẩn xác nhất để đảm bảo an toàn tuyệt đối cho dây chuyền sản xuất.
Tại sao bắt buộc phải kiểm tra vòng đeo tay chống tĩnh điện hàng ngày?
Nhiều doanh nghiệp lầm tưởng mua vòng tay chống tĩnh điện về là dùng ngay. Thực tế, dây đeo có thể bị đứt ngầm, rỉ sét ở đầu tiếp xúc hoặc da tay của công nhân quá khô, khiến khả năng truyền dẫn điện tích bị gián đoạn.
Việc kiểm tra định kỳ (thường là trước mỗi ca làm việc) giúp:
- Phát hiện lỗi hỏng hóc sớm: Ngăn chặn nguy cơ tĩnh điện tích tụ trên cơ thể người thao tác.
- Tuân thủ tiêu chuẩn quốc tế: Đảm bảo đáp ứng các tiêu chuẩn như ANSI/ESD S20.20 hay IEC 61340.
- Tiết kiệm chi phí: Tránh việc phải hủy bỏ hàng loạt sản phẩm lỗi do hỏng hóc do ESD.
Tìm hiểu thêm: Vòng đeo tay chống tĩnh điện là gì?
Các thiết bị cần thiết để kiểm tra
Để quy trình diễn ra chính xác, bạn không thể kiểm tra bằng mắt thường. Bạn cần sự hỗ trợ của thiết bị chuyên dụng:
- Máy đo vòng đeo tay chống tĩnh điện: Đây là thiết bị phổ biến nhất, như các dòng HAKKO 498, SURPA 518, hoặc các hệ thống cổng xoay kiểm soát ESD.
- Vòng đeo tay cần kiểm tra: Bao gồm dây đeo và dây nối đất.

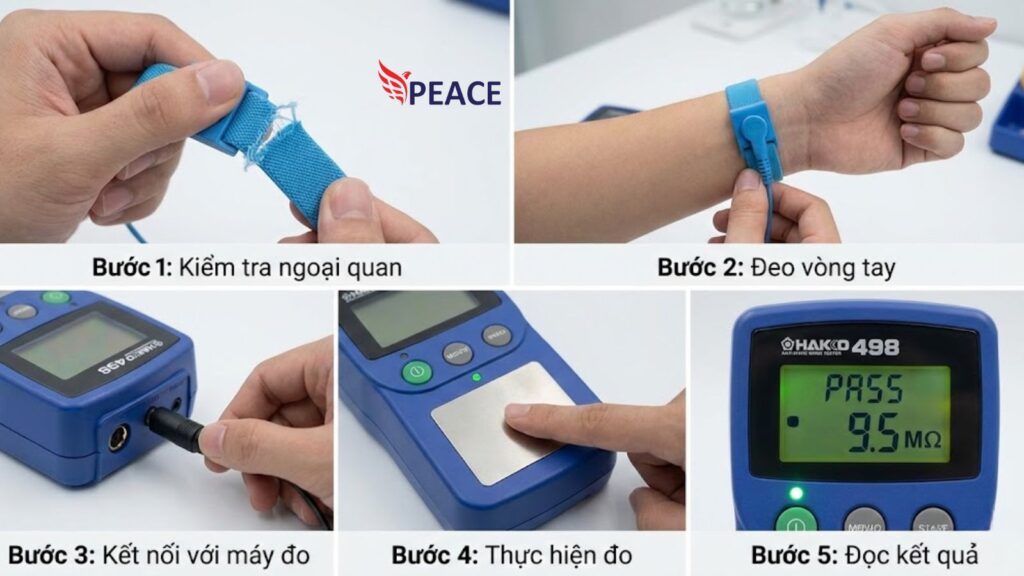

5 bước kiểm tra vòng đeo tay chống tĩnh điện
Dưới đây là quy trình chuẩn mà các nhà máy Samsung, Intel, hay Canon đang áp dụng, được PeaceVN tổng hợp lại một cách dễ hiểu nhất:
Bước 1: Kiểm tra ngoại quan
Trước khi đo máy, hãy quan sát bằng mắt thường:
- Dây lò xo có bị giãn quá mức hay đứt vỏ nhựa không?
- Miếng kim loại tiếp xúc với da tay có bị rỉ sét hay bám bẩn không?
- Chốt nối (jack banana hoặc khuy bấm) có chắc chắn không?
Bước 2: Đeo vòng tay đúng cách
Đây là bước quan trọng nhất nhưng hay bị làm sai nhất.
- Đeo vòng vào cổ tay (trái hoặc phải đều được).
- Lưu ý quan trọng: Phải xiết dây đeo sao cho miếng kim loại/nhựa dẫn điện tiếp xúc trực tiếp và chặt chẽ với da tay. Không đeo quá lỏng.
Xem thêm “so sánh vòng đeo có dây và không dây”
Bước 3: Kết nối với máy đo
- Cắm đầu dây nối đất (jack chuối) hoặc kẹp cá sấu vào cổng Input trên máy đo.
- Nếu dùng máy đo để bàn, đảm bảo máy đã được cấp nguồn (pin hoặc điện).
Bước 4: Thực hiện đo
- Dùng ngón tay trỏ hoặc bàn tay (tùy loại máy) ấn và giữ vào tấm kim loại (Touch Plate) trên mặt máy đo.
- Giữ nguyên tư thế trong khoảng 2-3 giây để máy phân tích điện trở.
Bước 5: Đọc và ghi nhận kết quả
Máy sẽ báo kết quả qua đèn LED hoặc âm thanh:
- LOW (Đèn Đỏ): Điện trở quá thấp (< 800 KΩ). Nguy hiểm cho người dùng nếu có rò rỉ điện áp cao.
- PASS (Đèn Xanh): Điện trở đạt chuẩn (Trong khoảng 800 KΩ đến 10 MΩ). Vòng tay hoạt động tốt.
- HIGH (Đèn Đỏ): Điện trở quá cao (> 10 MΩ). Vòng tay bị đứt, hỏng hoặc da tay quá khô, không dẫn điện.
Cách xử lý khi kết quả đo là “FAIL”
Đừng vội vứt bỏ vòng tay, hãy thử các cách sau của chuyên gia PeaceVN:
Nếu báo HIGH (Điện trở cao)
- Kiểm tra xem dây đeo đã thắt chặt chưa.
- Nếu da tay bạn quá khô, hãy dùng kem dưỡng ẩm chống tĩnh điện chuyên dụng hoặc làm ẩm nhẹ vùng cổ tay rồi đo lại.
- Thay thử dây nối đất (coil cord) mới để loại trừ khả năng dây bị đứt ngầm.
Nếu báo LOW (Điện trở thấp):
Thường do điện trở giới hạn dòng (1MΩ) tích hợp trong chốt dây bị hỏng (bị nối tắt). Trường hợp này cần thay dây mới ngay lập tức để đảm bảo an toàn điện cho người lao động.
Mua thiết bị kiểm tra và vòng tay ESD ở đâu uy tín?
Việc trang bị một hệ thống kiểm soát tĩnh điện chuẩn là khoản đầu tư thông minh cho chất lượng sản phẩm.
Tại Peace, chúng tôi cung cấp giải pháp toàn diện:
- Vòng đeo tay chống tĩnh điện (có dây/không dây) chất lượng cao, bền bỉ.
- Máy đo ESD chính hãng từ các thương hiệu lớn.
- Tư vấn quy trình lắp đặt và sử dụng miễn phí.
Ngoài ra, Peace Việt Nam còn cung cấp các dòng sản phẩm từ vật tư tiêu hao phòng sạch đến các thiết bị phòng sạch chuẩn kỹ thuật và đảm bảo chất lượng tốt nhất.
Liên hệ ngay để được nhiều ưu đãi:
- Hotline: 0978 088 838
- Địa chỉ: Khu Châm Khê, P. Phong Khê, TP. Bắc Ninh, Bắc Ninh
- Văn phòng: Số 03, Đường Thành Cổ, P. Vệ An, TP. Bắc Ninh, Bắc Ninh
- Email: sales@peacevietnam.com
- Website: peacevietnam.com
Câu hỏi thường gặp về quy trình kiểm tra vòng đeo (FAQs)
1. Tại sao phải kiểm tra vòng đeo tay ESD hàng ngày?
Theo tiêu chuẩn quốc tế ANSI/ESD S20.20, hệ thống nối đất nhân sự (bao gồm vòng đeo tay) phải được kiểm tra, xác nhận ít nhất một lần mỗi ngày.
Lý do: Vòng tay là vật tư tiêu hao, dây lò xo rất dễ bị đứt ngầm do co kéo liên tục. Việc kiểm tra hàng ngày (trước khi vào ca) giúp ngăn chặn rủi ro tĩnh điện tích tụ trên người công nhân làm hỏng linh kiện ngay từ đầu dây chuyền.
Xem thêm “Vì sao nên dùng vòng đeo tay chống tĩnh điện?”
2. Dùng đồng hồ vạn năng (VOM) để kiểm tra vòng đeo tay được không?
Có thể, nhưng không khuyến khích.
Bạn có thể dùng chế độ đo điện trở của VOM để đo thông mạch của dây dẫn. Tuy nhiên, cách này có 2 nhược điểm:
Không kiểm tra được độ tiếp xúc thực tế giữa da tay và vòng đeo.
Không mô phỏng được điều kiện làm việc thực tế như các máy đo chuyên dụng (Wrist Strap Tester) có tích hợp tấm Touch Plate.
Lời khuyên: Hãy sử dụng máy đo chuyên dụng (như HAKKO 498, SURPA 518) để có kết quả chính xác và thao tác nhanh gọn nhất.
3. Chỉ số điện trở bao nhiêu là ĐẠT?
Phạm vi an toàn tiêu chuẩn (Standard Range) thường được cài đặt trên các máy đo là:
Giới hạn dưới (Lower Limit): 750 kΩ hoặc 800 kΩ (Để đảm bảo an toàn điện, tránh bị giật nếu chạm vào điện áp lưới).
Giới hạn trên (Upper Limit): 10 hoặc 35 MΩ (Tùy thuộc vào tiêu chuẩn ANSI/ESD S1.1 hoặc IEC 61340-5-1 mà nhà máy áp dụng).
Nếu kết quả nằm trong khoảng này, đèn xanh sáng (PASS).
4. Vòng đeo tay chống tĩnh điện không dây có cần kiểm tra không?
Vòng đeo tay không dây hoạt động dựa trên nguyên lý tự giải phóng điện tích qua corona discharge (phóng điện hào quang). Hiệu quả thường thấp hơn nhiều so với loại có dây nối đất.
Các máy đo thông thường không thể kiểm tra loại không dây này vì chúng cần một vòng mạch kín.
PeaceVN khuyến nghị: Trong sản xuất linh kiện điện tử nhạy cảm, tuyệt đối nên dùng vòng đeo tay CÓ DÂY để đảm bảo điện tích được truyền xuống đất nhanh nhất.
5. Tôi đo thấy báo lỗi “LOW”, nguyên nhân do đâu?
Lỗi LOW (Điện trở quá thấp < 800 kΩ) là một lỗi nguy hiểm về an toàn điện.
Nguyên nhân: Khả năng cao là điện trở 1 MΩ (nằm trong cục nhựa ở đầu dây nối đất) đã bị hỏng dạng nối tắt (short circuit).
Khắc phục: Thay ngay dây nối đất mới. Tuyệt đối không sử dụng dây bị lỗi LOW vì nếu người dùng chạm vào nguồn điện rò rỉ, dòng điện sẽ đi thẳng qua người, gây tai nạn.
6. Da tay quá khô làm máy báo lỗi “HIGH”, phải làm sao?
Đây là tình huống rất hay gặp vào mùa đông hanh khô.
Cách xử lý: Không cần thay vòng mới vội. Hãy sử dụng kem dưỡng ẩm chống tĩnh điện chuyên dụng bôi vào vùng cổ tay đeo vòng. Loại kem này giúp tăng cường độ dẫn điện và giảm trở kháng tiếp xúc da, giúp máy báo PASS dễ dàng hơn mà không ảnh hưởng đến phòng sạch.
