Vòng đeo tay chống tĩnh điện cần có điện trở an toàn để hạn chế dòng điện có thể đi qua cơ thể trong một số tình huống sự cố. Ở nhiều loại vòng đeo tay ESD thông dụng, điện trở hạn dòng được tích hợp trong dây nối đất và thường có giá trị danh định 1 megaohm, tương đương 1 MΩ. Đây không phải bộ phận có thể tùy ý bỏ đi. Nó là một phần trong thiết kế nhằm cân bằng yêu cầu kiểm soát tĩnh điện với an toàn cho người sử dụng.
Vòng đeo tay chống tĩnh điện hoạt động như thế nào?
Cơ thể người có thể tích tụ điện tích khi đi lại, ma sát với quần áo, đứng lên khỏi ghế hoặc tiếp xúc với các vật liệu khác. Khi người mang điện tích chạm vào linh kiện điện tử nhạy cảm, điện tích có thể truyền sang linh kiện trong thời gian rất ngắn và gây hư hỏng mà mắt thường không nhìn thấy được.
Vòng đeo tay chống tĩnh điện tạo đường dẫn điện từ cơ thể qua dây nối đất đến điểm nối đất của khu vực làm việc. Với các thiết kế khác nhau, cần phân biệt vòng đeo tay chống tĩnh điện có dây và không dây để lựa chọn theo quy trình ESD. Khi được đeo đúng cách và kết nối đúng điểm, hệ thống giúp điện tích trên cơ thể tiêu tán có kiểm soát, qua đó giảm nguy cơ phóng tĩnh điện đột ngột sang linh kiện.
Đường dẫn này không được thiết kế như một dây dẫn có điện trở bằng không. Điện trở an toàn được mắc nối tiếp để hạn chế dòng điện trong trường hợp phát sinh tiếp xúc ngoài dự kiến với nguồn điện.

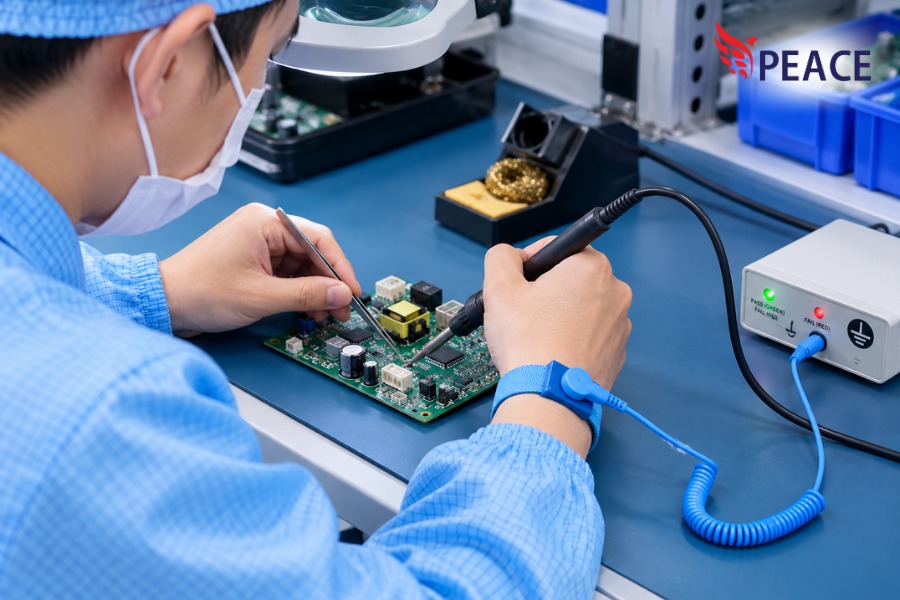

Tại sao vòng đeo tay chống tĩnh điện cần có điện trở an toàn?
Hạn chế dòng điện đi qua cơ thể
Vai trò quan trọng của điện trở an toàn là giới hạn dòng điện có thể chạy qua dây đeo trong một số tình huống sự cố. Nếu dây nối đất không có điện trở hạn dòng và người đeo vô tình tiếp xúc với một điểm đang có điện thế nguy hiểm, đường dẫn có điện trở thấp có thể làm tăng nguy cơ mất an toàn.
Theo định luật Ohm, với cùng một điện áp, điện trở càng lớn thì dòng điện chạy qua càng nhỏ. Điện trở hạn dòng tạo thêm trở kháng trong đường dẫn và giúp giảm dòng điện trong những điều kiện thiết kế dự kiến.
Tuy nhiên, điện trở không bảo đảm an toàn trong mọi tình huống điện. Người sử dụng vẫn phải tuân thủ quy trình an toàn điện và không được dùng vòng đeo tay ESD khi công việc có nguy cơ tiếp xúc với mạch điện đang mang điện áp nguy hiểm.
Giúp tiêu tán điện tích có kiểm soát
Điện trở an toàn không có nghĩa là vòng đeo tay ngăn điện tích thoát xuống đất. Ngược lại, vòng đeo tay cần duy trì đường dẫn phù hợp để điện tích trên cơ thể được tiêu tán trong giới hạn của hệ thống ESD.
Điện trở phải được lựa chọn đúng thông số. Nếu điện trở quá thấp hoặc bị loại bỏ, khả năng hạn chế dòng điện trong tình huống sự cố sẽ giảm. Nếu điện trở tổng của hệ thống quá cao hoặc đường dẫn bị đứt, cơ thể có thể không được nối đất hiệu quả và điện tích vẫn tích tụ.
Cân bằng yêu cầu kiểm soát ESD và an toàn
Trong khu vực lắp ráp điện tử, kiểm soát điện tích theo các tiêu chuẩn tĩnh điện trong phòng sạch là một việc không thể thiếu để hạn chế nguy cơ phóng tĩnh điện gây hư hỏng linh kiện. Đồng thời, thiết bị phải được thiết kế để giảm thiểu rủi ro đối với người sử dụng.
Điện trở hạn dòng là một phần của thiết kế vòng đeo tay nhằm đáp ứng hai yêu cầu này. Tuy nhiên, vòng đeo tay chống tĩnh điện không phải thiết bị bảo vệ chống điện giật và không được sử dụng thay cho các biện pháp an toàn điện.
Điện trở 1 MΩ trong vòng đeo tay chống tĩnh điện có ý nghĩa gì?
Giá trị 1 MΩ tương đương 1.000.000 ohm. Đây là mức điện trở hạn dòng thường gặp trong dây nối đất của nhiều loại vòng đeo tay chống tĩnh điện thông dụng.
Điện trở thường được tích hợp trong dây nối đất để trở thành một phần của đường dẫn điện từ người đeo đến điểm nối đất. Khi điện tích trên cơ thể truyền qua hệ thống này, điện trở giúp hạn chế dòng điện theo thiết kế của sản phẩm.
Giá trị cụ thể, công suất và điện áp làm việc của điện trở cần phù hợp với thiết kế sản phẩm và yêu cầu kỹ thuật áp dụng. Doanh nghiệp không nên tự thay điện trở bằng linh kiện có giá trị gần giống nếu chưa xác nhận thông số từ nhà sản xuất.
Cũng cần phân biệt điện trở tích hợp trong dây đeo với điện trở tổng của toàn bộ hệ thống. Kết quả kiểm tra có thể chịu ảnh hưởng từ vòng đeo, tiếp xúc giữa vòng và da, dây nối đất, đầu cắm và kết nối đến điểm nối đất.
Điều gì xảy ra nếu vòng đeo tay không có điện trở an toàn?
Nếu thiết kế ban đầu yêu cầu điện trở hạn dòng nhưng điện trở bị loại bỏ hoặc nối tắt, vòng đeo tay có thể vẫn tạo đường dẫn xuống đất. Tuy nhiên, khả năng hạn chế dòng điện trong tình huống sự cố sẽ không còn như thiết kế ban đầu.
Các rủi ro cần lưu ý gồm:
- Tăng nguy cơ dòng điện lớn: đường dẫn có điện trở thấp hơn có thể cho phép dòng điện cao hơn đi qua trong một số tình huống tiếp xúc với nguồn điện.
- Thay đổi cấu hình an toàn: sản phẩm không còn giữ nguyên cấu tạo theo thông số của nhà sản xuất.
- Khó xác nhận sự phù hợp: thiết bị sau khi tự ý sửa đổi có thể không đáp ứng yêu cầu kiểm tra và quản lý ESD của doanh nghiệp.
Vì vậy, không nên tháo bỏ, nối tắt hoặc tự ý sửa đổi điện trở trong dây đeo. Nếu bộ phận này có dấu hiệu hư hỏng, cần kiểm tra theo hướng dẫn của nhà sản xuất và thay thế thiết bị khi cần thiết.
Điện trở quá cao hoặc bị hỏng có ảnh hưởng gì không?
Có. Điện trở là một phần của đường dẫn nối đất nên cần được kiểm tra cùng với các bộ phận khác của hệ thống vòng đeo tay.
- Điện trở quá cao: tổng điện trở từ người đeo đến điểm nối đất có thể vượt giới hạn của chương trình kiểm soát ESD, làm giảm hiệu quả nối đất.
- Điện trở bị đứt: đường dẫn điện có thể bị ngắt, khiến vòng đeo tay không còn thực hiện đúng chức năng.
- Dây nối đất hoặc đầu cắm bị hỏng: dù điện trở còn tốt, kết nối không ổn định vẫn có thể khiến hệ thống không đạt yêu cầu.
- Vòng đeo tiếp xúc kém với da: đeo quá lỏng, bề mặt tiếp xúc bẩn hoặc sử dụng không đúng cách có thể làm kết quả kiểm tra thay đổi.
Do đó, không nên đánh giá vòng đeo tay chỉ bằng cách nhìn xem điện trở có còn nằm trong dây hay không. Cần kiểm tra toàn bộ hệ thống theo quy trình đã được thiết lập.
Cách kiểm tra vòng đeo tay chống tĩnh điện
Doanh nghiệp nên xây dựng quy trình kiểm tra dựa trên yêu cầu của khu vực ESD, hướng dẫn của nhà sản xuất và tiêu chuẩn tĩnh điện áp dụng. Các bước quản lý cơ bản có thể gồm:
- Kiểm tra ngoại quan: xem vòng đeo, dây nối đất, đầu cắm và các vị trí nối có bị rách, gãy hoặc hư hỏng hay không. Nếu khu vực sử dụng có trang bị bề mặt thao tác ESD, kiểm tra tình trạng thảm cao su chống tĩnh điện theo quy trình riêng.
- Đeo đúng cách: bảo đảm vòng tiếp xúc phù hợp với da theo hướng dẫn sử dụng.
- Kết nối đúng điểm nối đất: chỉ kết nối với điểm nối đất ESD đã được xác định, không tự ý cắm vào điểm điện không rõ chức năng.
- Đo bằng thiết bị phù hợp: sử dụng bộ kiểm tra vòng đeo tay hoặc hệ thống giám sát liên tục theo quy trình của doanh nghiệp.
- Ghi nhận kết quả: nếu kết quả không đạt, ngừng sử dụng vòng đó cho công việc yêu cầu kiểm soát ESD cho đến khi được kiểm tra hoặc thay thế.
Tần suất kiểm tra có thể khác nhau tùy quy trình nội bộ, loại thiết bị và mức độ rủi ro của công việc. Với những khu vực cần kiểm tra điện tích trên bề mặt, doanh nghiệp có thể cân nhắc máy đo tĩnh điện SL-031 theo mục đích sử dụng và thông số của thiết bị. Không nên áp dụng một ngưỡng điện trở chung cho mọi sản phẩm mà bỏ qua hướng dẫn của nhà sản xuất và tiêu chuẩn đang sử dụng.
Những lưu ý an toàn khi sử dụng vòng đeo tay ESD
- Chỉ sử dụng vòng đeo tay trong khu vực và công việc phù hợp với thiết kế của sản phẩm.
- Không sử dụng vòng đeo tay ESD khi người đeo có thể tiếp xúc với mạch điện đang mang điện áp nguy hiểm.
- Không tháo bỏ, nối tắt hoặc tự ý thay đổi điện trở hạn dòng.
- Không xem vòng đeo tay ESD là thiết bị bảo vệ chống điện giật.
- Thay vòng hoặc dây nối đất nếu phát hiện hư hỏng hoặc kết quả kiểm tra không đạt.
- Đào tạo người sử dụng về cách đeo, kết nối, kiểm tra và giới hạn an toàn của thiết bị. Tùy chương trình kiểm soát ESD, doanh nghiệp có thể phối hợp với giày chống tĩnh điện ESD và các biện pháp phù hợp khác.
Liên hệ đặt hàng sớm để nhận báo giá tốt nhất
Quý doanh nghiệp có nhu cầu nhận mẫu thử miễn phí hoặc nhận bảng báo giá quần áo chống tĩnh điện tại Bắc Ninh, vui lòng liên hệ Peace Việt Nam của chúng tôi để được nhận ưu đãi tốt nhất hiện nay.
Thông tin liên hệ:
- Địa chỉ: Khu Châm Khê, P. Phong Khê, TP. Bắc Ninh, Bắc Ninh
- Văn phòng: Số 03, Đường Thành Cổ, P. Vệ An, TP. Bắc Ninh, Bắc Ninh
- Hotline: 0978 088 838
- Email: sales@peacevietnam.com
Câu hỏi thường gặp về điện trở an toàn của vòng đeo tay chống tĩnh điện
Làm sao nhận biết điện trở trong dây đeo tay chống tĩnh điện bị hỏng?
Không thể xác định chính xác tình trạng điện trở chỉ bằng mắt thường. Người dùng cần kiểm tra bằng thiết bị phù hợp, đồng thời quan sát dây nối đất, đầu cắm và các điểm tiếp xúc để phát hiện hư hỏng.
Vì sao vòng đeo tay chống tĩnh điện báo lỗi dù dây nối đất vẫn nguyên vẹn?
Nguyên nhân có thể nằm ở điện trở bên trong dây, đầu nối bị lỏng, tiếp xúc giữa vòng đeo và da không tốt hoặc điểm nối đất có vấn đề. Cần kiểm tra toàn bộ hệ thống để xác định nguyên nhân cụ thể.
Có thể tự thay điện trở trong dây đeo tay chống tĩnh điện khi bị hỏng không?
Không nên tự ý thay thế nếu chưa có thông số kỹ thuật và hướng dẫn của nhà sản xuất. Sử dụng điện trở không đúng giá trị hoặc lắp đặt không đúng cách có thể ảnh hưởng đến hiệu quả kiểm soát ESD và đặc tính an toàn của sản phẩm.
Vòng đeo tay chống tĩnh điện có cần kiểm tra trước mỗi ca làm việc không?
Tần suất kiểm tra phụ thuộc vào quy trình kiểm soát ESD của doanh nghiệp, loại thiết bị và mức độ rủi ro tại nơi làm việc. Một số khu vực yêu cầu kiểm tra trước mỗi lần sử dụng, trong khi những khu vực khác có thể áp dụng hệ thống giám sát liên tục.
Có thể dùng đồng hồ vạn năng thông thường để kiểm tra vòng đeo tay chống tĩnh điện không?
Đồng hồ vạn năng có thể đo điện trở của một số bộ phận khi được sử dụng đúng cách, nhưng không thay thế hoàn toàn thiết bị kiểm tra vòng đeo tay chuyên dụng. Thiết bị chuyên dụng giúp đánh giá hệ thống theo điều kiện kiểm tra được thiết kế cho mục đích này.
Kết luận
Điện trở an toàn là bộ phận quan trọng của vòng đeo tay chống tĩnh điện, giúp hạn chế dòng điện trong một số tình huống sự cố và hỗ trợ tiêu tán điện tích trên cơ thể một cách có kiểm soát. Để đảm bảo hiệu quả kiểm soát ESD, doanh nghiệp cần lựa chọn sản phẩm đúng thông số kỹ thuật, kiểm tra định kỳ và sử dụng theo hướng dẫn của nhà sản xuất. Cần lưu ý, vòng đeo tay chống tĩnh điện không phải thiết bị bảo vệ chống điện giật.
