Tiêu chuẩn ISO 14644-1:2015 là thước đo quốc tế quyết định chất lượng và độ sạch không khí phòng sạch. Hãy cùng Peace Việt Nam giải mã chi tiết bảng giới hạn hạt bụi, ứng dụng thực tế từ ISO 1 đến ISO 9 và chiến lược tối ưu chi phí vận hành hệ thống HVAC hiệu quả nhất cho doanh nghiệp.

Tiêu chuẩn ISO 14644-1 là gì?

ISO 14644-1 là tiêu chuẩn quốc tế quy định về việc phân loại độ sạch của không khí trong phòng sạch và các môi trường được kiểm soát liên quan. Tiêu chuẩn này đo lường và thiết lập giới hạn cho nồng độ hạt bụi lơ lửng trong không khí, được tính bằng số lượng hạt tối đa cho phép trên một mét khối (hạt/m³).

Hiện nay, phiên bản được áp dụng rộng rãi và mới nhất là ISO 14644-1:2015. Phiên bản này đã thay thế hoàn toàn cho tiêu chuẩn ISO 14644-1:1999 trước đó và hệ thống tiêu chuẩn US FED STD 209E của Hoa Kỳ.

Điểm đặc trưng của tiêu chuẩn này là việc xác định chất lượng không khí không dựa trên cảm quan mà dựa trên các thông số đo lường chính xác bằng máy đếm hạt quang học. Quy định này bắt buộc áp dụng đối với những ngành công nghiệp yêu cầu môi trường sản xuất khép kín, nơi mà một hạt bụi siêu nhỏ cũng có thể làm hỏng vi mạch điện tử hoặc gây nhiễm khuẩn cho các lô thuốc tiêm.

Phân loại các cấp độ sạch theo ISO 14644-1

Hệ thống theo tiêu chuẩn ISO 14644-1:2015 chia phòng sạch thành 9 cấp độ khác nhau, trải dài từ ISO 1 đến ISO 9. Trong đó, ISO 1 là môi trường khắt khe và có số lượng hạt bụi ít nhất, còn ISO 9 tương đương với chất lượng không khí trong một không gian thông thường có hệ thống điều hòa thông gió tốt.

Dưới đây là bảng giới hạn nồng độ tối đa cho phép (hạt/m³) đối với từng kích thước hạt bụi, là cơ sở để các kỹ sư đánh giá và nghiệm thu phòng sạch:

Hướng dẫn đọc bảng dữ liệu:

Các ô có dấu gạch ngang (-) biểu thị rằng kích thước hạt đó không được sử dụng để làm thông số kiểm định cho cấp độ ISO tương ứng. Nguyên nhân là do giới hạn về mặt kỹ thuật của thiết bị đếm hạt đối với các hạt quá nhỏ hoặc nồng độ thực tế quá thấp để có ý nghĩa thống kê và kiểm soát. Đối với các cấp độ từ ISO 5 trở xuống, hạt vĩ mô (5.0 µm) được quản lý theo một chỉ số riêng do số lượng xuất hiện quá ít.

Ứng dụng thực tế của từng cấp độ phòng sạch

Mỗi cấp độ phòng sạch theo bảng tiêu chuẩn trên được thiết kế để giải quyết các yêu cầu kiểm soát vi nhiễm đặc thù của từng ngành nghề. Dưới đây là các ứng dụng phổ biến nhất trên thị trường hiện nay:

Nhóm môi trường siêu sạch (ISO 1 – ISO 3)

Đây là các không gian đòi hỏi công nghệ lọc khí cực kỳ tiên tiến, sử dụng màng lọc ULPA.

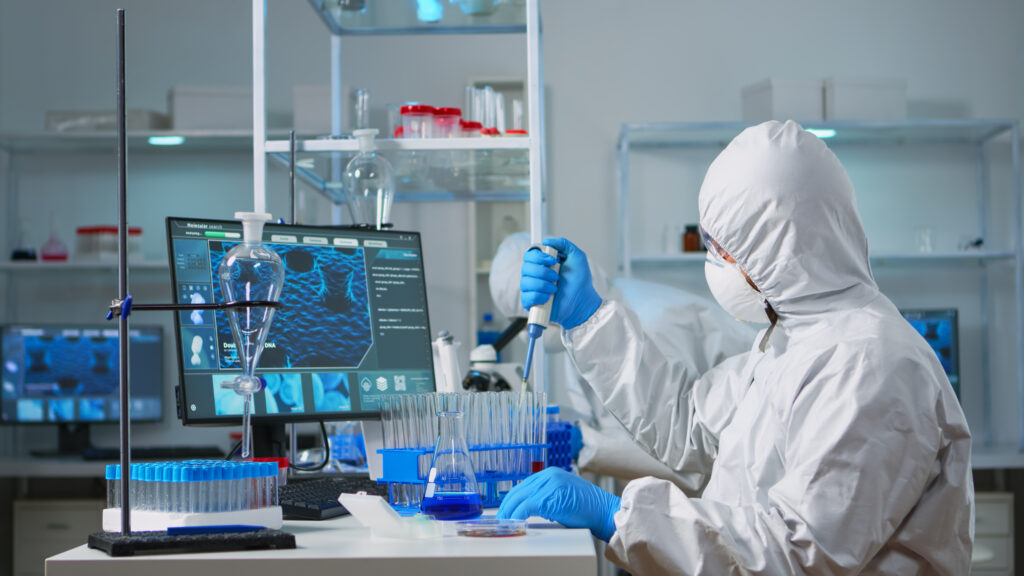

• ISO 1 và ISO 2: Ứng dụng chủ yếu trong các phòng thí nghiệm nghiên cứu chuyên sâu, chế tạo vật liệu nano, công nghệ lượng tử hoặc thử nghiệm các cảm biến vi điện tử.

• ISO 3: Là tiêu chuẩn bắt buộc trong ngành công nghiệp bán dẫn, đặc biệt tại các khu vực sản xuất tấm nền silicon và chế tạo vi xử lý máy tính.

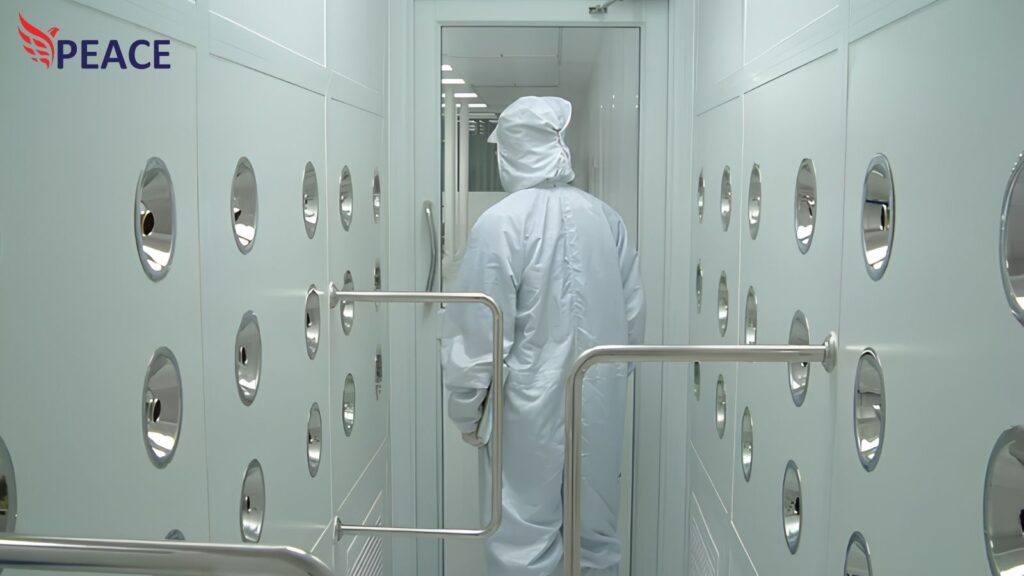

Nhóm môi trường tiêu chuẩn cao (ISO 4 – ISO 5)

• ISO 4: Thường được triển khai trong quy trình sản xuất đĩa cứng lưu trữ dữ liệu, thiết bị cơ điện tử vi mô hoặc các quy trình phủ màng mỏng trong công nghệ vi mạch.

• ISO 5: Đây là cột mốc đặc biệt quan trọng trong công nghiệp vô trùng. Cấp độ này được dùng làm khu vực cốt lõi để chiết rót thuốc tiêm, sản xuất vắc-xin, nuôi cấy tế bào sinh học và chế tạo các thiết bị cấy ghép y tế.

Nhóm môi trường trung bình (ISO 6 – ISO 7)

• ISO 6: Phù hợp để lắp ráp linh kiện điện tử chất lượng cao, sản xuất thiết bị laser, cụm thấu kính quang học và các thiết bị y tế không cấy ghép trực tiếp.

• ISO 7: Là một trong những cấp độ được xây dựng nhiều nhất. Tiêu chuẩn này áp dụng cho phòng mổ bệnh viện, khu vực pha chế thuốc, xưởng ép vỉ thuốc viên uống, sản xuất mỹ phẩm và lắp ráp cơ khí chính xác.

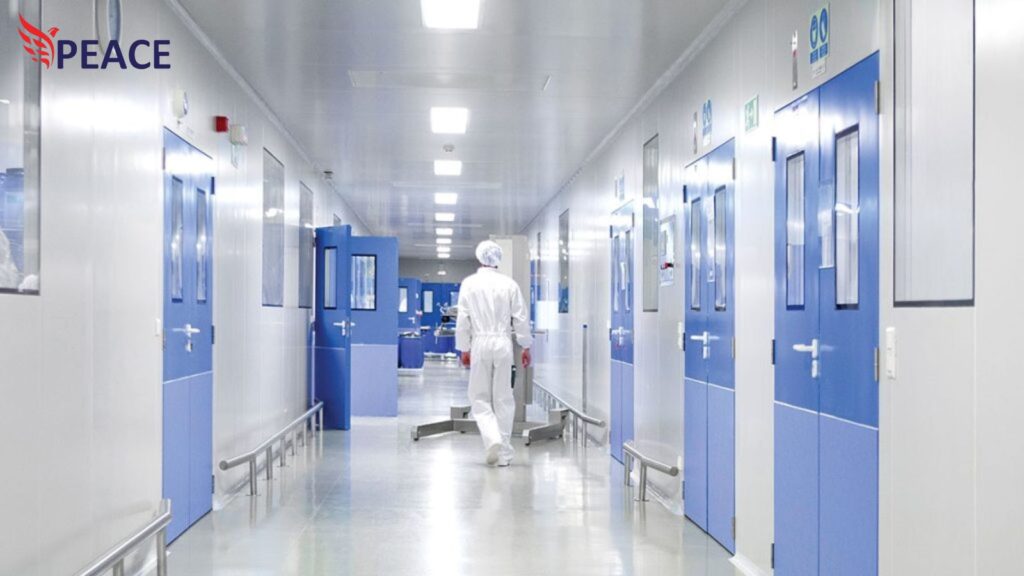

Nhóm môi trường cơ bản (ISO 8 – ISO 9)

• ISO 8: Được ứng dụng rộng rãi trong công nghiệp chế biến và đóng gói thực phẩm vô trùng, sản xuất bao bì y tế. Đặc biệt, phòng ISO 8 thường được thiết kế làm phòng đệm hoặc phòng thay đồ bảo hộ trước khi nhân sự tiến vào các khu vực sản xuất cấp cao hơn.

• ISO 9: Thường được thiết lập cho khu vực hành lang bao quanh cụm phòng sạch, phòng đóng gói thứ cấp hoặc các không gian sản xuất không yêu cầu vô trùng nhưng cần hạn chế bụi bẩn tốt hơn điều kiện ngoài trời.

Lựa chọn cấp độ sạch: Bài toán chi phí và hiệu quả vận hành

Khi tư vấn thiết kế, Peace Việt Nam nhận thấy một lỗi rất phổ biến là các doanh nghiệp thường yêu cầu mức độ sạch cao hơn mức cần thiết thực tế. Việc nâng cấp từ ISO 8 lên ISO 5 không làm chi phí tăng theo tỷ lệ thuận, mà tăng theo cấp số nhân. Nguyên nhân trực tiếp đến từ hệ thống điều hòa thông gió và vật tư cấu trúc.

Hai thông số kỹ thuật quyết định chi phí vận hành:

• Số lần trao đổi khí (Air Changes per Hour – ACH): Để phòng đạt cấp độ ISO 8, hệ thống chỉ cần thay đổi toàn bộ không khí trong phòng từ 10 đến 20 lần mỗi giờ. Nhưng để đạt ISO 5, hệ thống phải liên tục lọc và cấp khí từ 240 đến 480 lần mỗi giờ. Điều này đòi hỏi quạt công suất lớn hơn, ống gió to hơn và mức tiêu thụ điện năng tăng vọt.

• Tỷ lệ bao phủ màng lọc HEPA/ULPA: Không gian ISO 8 chỉ cần lắp màng lọc chiếm 5-15% diện tích trần. Trong khi đó, không gian ISO 5 yêu cầu diện tích màng lọc chiếm từ 35% đến 70% trần nhà để đảm bảo dòng khí lưu thông liên tục và không tạo ra vùng chết.

Chiến lược tối ưu hóa không gian và chi phí: Thay vì xây dựng toàn bộ nhà máy đạt tiêu chuẩn ISO 5, các kỹ sư hiện nay áp dụng phương pháp khoanh vùng.

• Thiết bị cách ly: Đặt các tủ cấy hoặc buồng thao tác đạt chuẩn ISO 5 vào vị trí sản xuất cốt lõi. Khu vực bao quanh bên ngoài thiết bị này chỉ cần duy trì ở mức ISO 7 hoặc ISO 8.

• Hệ thống phòng đệm chuyển cấp: Thiết kế luồng di chuyển theo nguyên tắc cấp độ sạch tăng dần, ví dụ: hành lang ISO 9, bước vào phòng thay đồ ISO 8, sau đó mới vào xưởng sản xuất ISO 7. Thiết kế này giúp hạn chế bụi bẩn xâm nhập từ bên ngoài, giảm tải trực tiếp cho các màng lọc HEPA và kéo dài tuổi thọ thiết bị.

Giải pháp từ Peace Việt Nam

Việc đạt được giấy chứng nhận ISO 14644-1 chỉ là bước khởi đầu. Quá trình duy trì cấp độ sạch đó xuyên suốt nhiều năm sản xuất mới là thử thách thực sự. Với kinh nghiệm chuyên sâu trong lĩnh vực kiểm soát vi nhiễm, Peace Việt Nam cung cấp hệ thống giải pháp toàn diện để đồng hành cùng doanh nghiệp:

• Cung cấp vật tư phòng sạch đạt chuẩn: Con người là nguồn phát sinh hạt bụi lớn nhất. Peace Việt Nam phân phối các sản phẩm bảo hộ chuyên dụng như găng tay cao su, quần áo phòng sạch chống tĩnh điện và các vật tư tiêu hao khác. Các sản phẩm này được xử lý đặc biệt để đảm bảo không phát tán hạt phân tử vào không gian làm việc từ cấp độ ISO 8 đến ISO 4.

• Dịch vụ và thiết bị kiểm định: Chúng tôi cung cấp các thiết bị đếm hạt bụi quang học chính xác, giúp bộ phận quản lý chất lượng đo lường nồng độ bụi, kiểm tra vận tốc gió, chênh lệch áp suất và xác nhận hệ thống HVAC luôn hoạt động theo đúng thiết kế ban đầu.

• Hỗ trợ tuân thủ tiêu chuẩn môi trường: Bên cạnh việc kiểm soát không khí cấp vào, Peace Việt Nam tư vấn các giải pháp xử lý không khí xả thải, đảm bảo quy trình sản xuất của doanh nghiệp luôn tuân thủ nghiêm ngặt các quy định về an toàn môi trường và sức khỏe công nghiệp.

Việc thiết kế và vận hành phòng sạch đòi hỏi sự chính xác tuyệt đối. Nếu bạn cần đo lường, đánh giá thiết bị phòng sạch hay nâng cấp vật tư tiêu hao để đáp ứng các tiêu chuẩn ISO 14644-1 khắt khe nhất, Peace Việt Nam luôn sẵn sàng hỗ trợ bằng chuyên môn kỹ thuật sâu rộng.

• Địa chỉ: Khu Châm Khê, P. Phong Khê, TP. Bắc Ninh, Bắc Ninh
• Hotline: 0978 088 838
• Email: sales@peacevietnam.com

Câu hỏi thường gặp về các cấp độ sạch theo tiêu chuẩn ISO 14644-1

Số lần trao đổi khí ảnh hưởng như thế nào đến việc duy trì cấp độ sạch?

ACH quyết định tốc độ lọc sạch và pha loãng các hạt bụi phát sinh trong phòng:

• Cấp độ thấp (ISO 8): Cần 10 – 20 lần/giờ để duy trì nồng độ hạt ở mức cơ bản.
• Cấp độ cao (ISO 5): Cần tới 240 – 480 lần/giờ. Lúc này, không khí gần như được làm mới liên tục theo dòng chảy một chiều để đẩy ngay lập tức các hạt bụi phát sinh từ con người hoặc máy móc ra ngoài qua hệ thống hồi lưu.

Tại sao con người lại là nguồn gây ô nhiễm lớn nhất trong phòng sạch và cách khắc phục?

Dù tắm rửa sạch sẽ, một người bình thường ở trạng thái tĩnh vẫn phát tán hàng ngàn tế bào da chết và hạt vi mô mỗi phút. Khi di chuyển, con số này tăng lên gấp nhiều lần.

Sử dụng trang phục bảo hộ phòng sạch chuyên dụng do các đơn vị chuyên nghiệp như Peace Việt Nam cung cấp. Trang phục này đóng vai trò như một màng lọc cơ học giữ lại các hạt bụi phát sinh từ cơ thể con người.

Bao lâu thì doanh nghiệp cần tiến hành tái kiểm định phòng sạch theo ISO 14644-1?

Theo khuyến nghị chung và các tiêu chuẩn ngành:

• Đối với phòng sạch cấp ISO 5 trở xuống: Nên kiểm định định kỳ 6 tháng/lần đo nồng độ hạt, tốc độ gió, chênh áp.
• Đối với phòng sạch cấp ISO 6 đến ISO 9: Nên kiểm định định kỳ 12 tháng/lần. Việc kiểm định định kỳ giúp phát hiện sớm tình trạng rách màng lọc HEPA hoặc suy giảm áp suất hệ thống HVAC.
