Nhíp chống tĩnh điện phòng sạch là gì? Phân loại của nhíp chống tĩnh điện

Nhíp chống tĩnh điện dùng cho phòng sạch có nhiều loại khác nhau phục vụ cho từng công việc và nhiệm vụ khác nhau. Peace Việt Nam xin giới thiệu đến khách hàng bài viết chi tiết về nhíp có thể chống tĩnh điện

Nhíp chống tĩnh điện là gì?

Nhíp chống tĩnh điện là một công cụ quan trọng được áp dụng rộng rãi trong các môi trường như phòng sạch, ngành công nghiệp sản xuất vi điện tử, điện tử, bán dẫn, đồng hồ, máy tính, cũng như các phòng thí nghiệm và bệnh viện. Sản phẩm này đa dạng với nhiều loại và chất liệu khác nhau, đáp ứng đa dạng nhu cầu của khách hàng và đặc thù của từng lĩnh vực, từ các nhãn hiệu lớn đến những thương hiệu nhỏ hơn trên thị trường.

nhíp sắt chống tĩnh điện VETUS ESD

Đặc điểm của nhíp chống tĩnh điện

Nhíp gắp linh kiện chống tĩnh điện được làm từ các vật liệu không gỉ, có khả năng chống từ tính có thể chịu được nhiệt độ cao và linh hoạt khi tiếp xúc với axit hoặc kiềm.

Đây là lý do chúng được sử dụng cho các thành phần nhạy cảm trong quá trình sản xuất và lắp ráp. Đồng thời, chúng phù hợp để gắp các linh kiện nhỏ, các thành phần điện tử chính xác và các chất bán dẫn một cách an toàn và chính xác, đồng thời đảm bảo được sự ổn định trong quá trình sử dụng lâu dài.

Bề mặt của đầu gắp được thiết kế một cách tinh tế, cung cấp một bề mặt tiếp xúc lâu dài, giúp chúng thích nghi với các sản phẩm một cách tốt nhất.

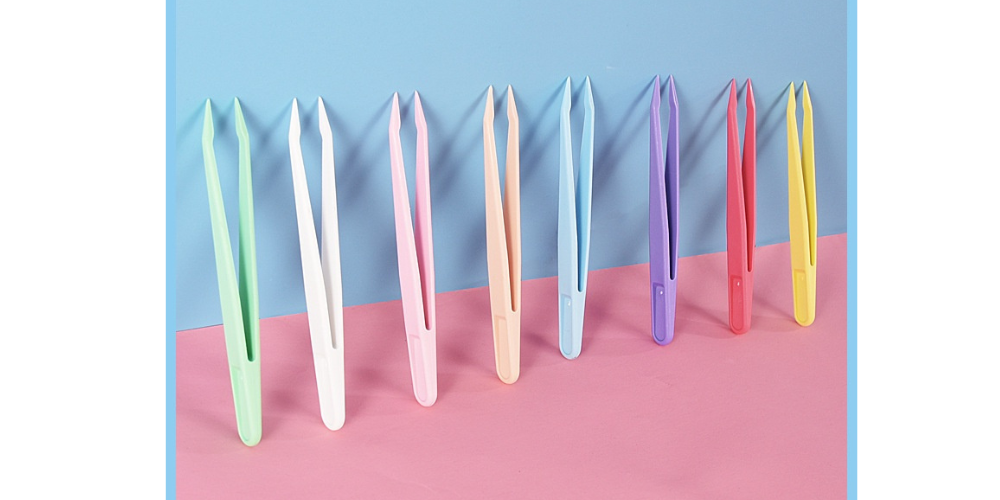

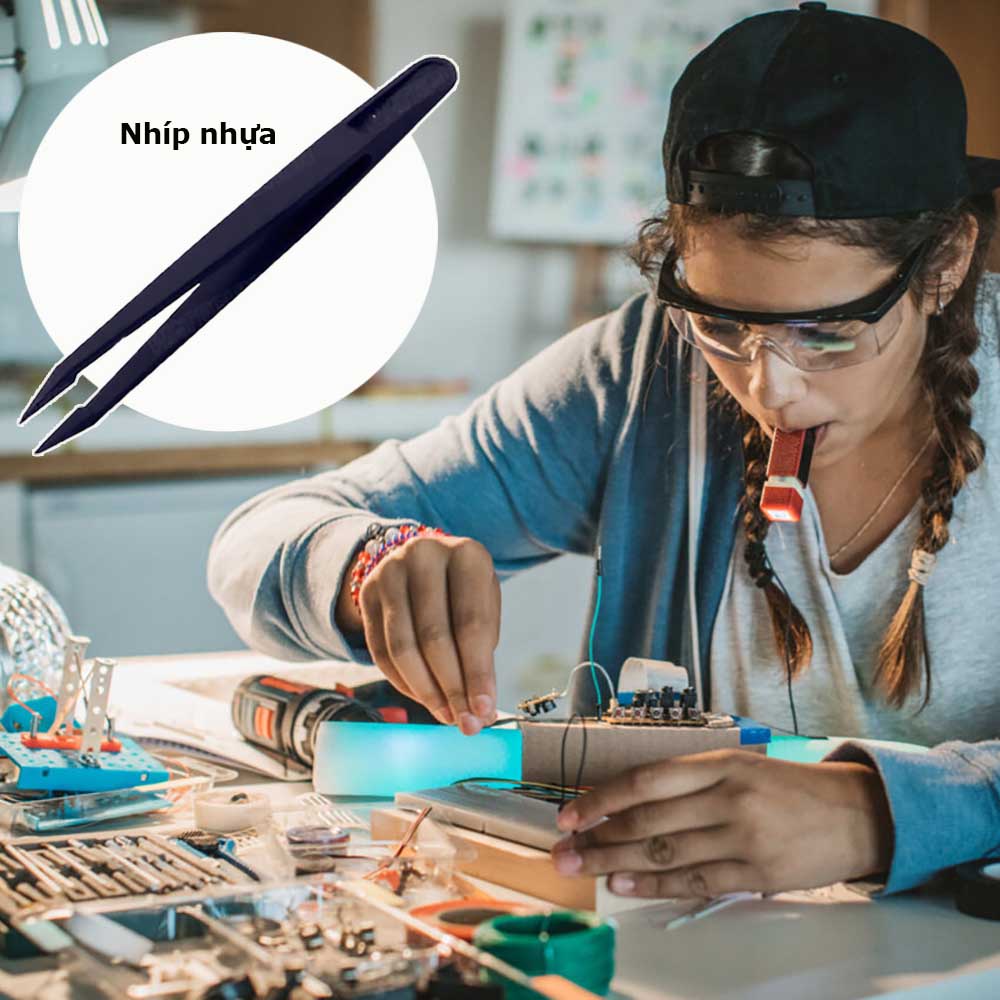

Nhíp nhựa chống tĩnh điện

Công dụng của nhíp chống tĩnh điện

Để hiểu về tầm quan trọng của việc chống tĩnh điện trong quá trình sản xuất, người dùng cần nắm vững khái niệm về tĩnh điện và cách chống tĩnh điện.

Tĩnh điện là sự mất cân bằng điện tích trên bề mặt vật liệu do ma sát, tiếp xúc hoặc tách rời. Điện tích được tích tụ trên bề mặt và có thể truyền đi thông qua dòng điện hoặc sự phóng điện.

Sự tĩnh điện trong quá trình sản xuất có thể gây ra ảnh hưởng không nhỏ đến chất lượng sản phẩm và năng suất làm việc của công nhân. Do đó, việc sử dụng sản phẩm và biện pháp chống tĩnh điện, cũng như tuân thủ nghiêm ngặt các nguyên tắc phòng chống tĩnh điện, là vô cùng quan trọng.

Trong đó, việc sử dụng nhíp chống tĩnh điện là một phương pháp hiệu quả để đối phó với tác động của tĩnh điện trong quá trình làm việc. Nhíp này được thiết kế đặc biệt để kẹp, gắp các linh kiện điện tử mà không bị ảnh hưởng bởi tĩnh điện. Bề mặt của đầu gắp được thiết kế tinh tế, giúp sản phẩm có khả năng thích nghi cao và sử dụng một cách tối ưu nhất.

Nhíp chống tĩnh điện không chỉ là công cụ không thể thiếu trong các nhà máy và công ty sản xuất linh kiện, mà còn được sử dụng bởi kỹ thuật viên sửa chữa. Các lợi ích khi sử dụng nhíp chống tĩnh điện bao gồm khả năng chống từ tính và axit cao, độ bền và độ chính xác tuyệt đối nhờ được gia công trên dây chuyền công nghệ cao.

Nhíp chống tĩnh điện

Các ưu điểm nổi trội khi sử dụng nhíp chống tĩnh điện bao gồm:

  • Sản phẩm đảm bảo không bị ăn mòn, gỉ sét,, có thiết kế đầu nhọn và cứng.
  • Độ đàn hồi cao, bề mặt chất lượng tốt và chống ăn mòn.
  • Độ bền cao, dễ sử dụng và không dễ hỏng hoặc biến dạng.
  • Gia công trên dây chuyền công nghệ cao, đảm bảo độ chính xác tuyệt đối.
  • Khả năng chống lại từ tính và axit với mức độ cao.
  • Giảm thiểu rủi ro khi sử dụng so với các loại nhíp khác.

Phân loại nhíp chống tĩnh điện ESD

Nhíp chống tĩnh điện có sẵn trong nhiều loại và mẫu mã để đáp ứng sự đa dạng với nhu cầu của doanh nghiệp:

  • Nhíp nhựa chống tĩnh điện: Được làm từ vật liệu nhựa đặc biệt, có độ cứng tốt, độ dẻo dai và đàn hồi cao. Nhíp chịu được nhiệt độ cao và cầm rất nhẹ. Nhíp này phải có đặc điểm xả tĩnh điện phù hợp khi gia công và lắp đặt linh kiện nhạy cảm với tĩnh điện.
  • Nhíp chống tĩnh điện Vetus: Sản phẩm được làm từ thép không gỉ, chống từ tính và hóa chất. Vì vậy, nhíp phải có độ cứng cao và không dễ bị biến dạng, đồng thời mang lại cảm giác thoải mái khi cầm trong tay, thích hợp để sử dụng lâu dài với tuổi thọ cao. Bề mặt trơn nhẵn và tinh tế giúp sản phẩm có bề mặt tiếp xúc lâu dài, phù hợp với các sản phẩm có kích thước nhỏ tới 0.01mm.

Peace xin giới thiệu tới bạn 6 mã nhíp chống tĩnh điện phổ biến của Vetus:

  • Nhíp chống tĩnh điện ESD ST11: thương hiệu từ Trung Quốc, đầu nhíp làm bằng thép không gỉ, chống oxy hóa, chống ăn mòn, chống tĩnh điện. So với mã ST, loại mã nhíp ESD với bề mặt được phủ thêm một lớp sơn tĩnh điện, gia tăng khả năng chống nhiễm từ.

nhíp chống tĩnh điện

  • Nhíp chống tĩnh điện ESD ST12: được thiết kế nhỏ gọn và tiện dụng, có nhiều kích thước khác nhau phù hợp với nhiều công đoạn trong sản xuất. Giá thành không cao.

nhíp chống tĩnh điện

  • Nhíp chống tĩnh điện ESD ST13: với khả năng chống tĩnh điện tốt và độ chính xác cao rất thích hợp cho sản xuất, sửa chữa thiết bị, lắp ráp linh kiện điện tử và vi mạch.

nhíp chống tĩnh điện

  • Nhíp chống tĩnh điện ESD ST14: với chất liệu thép không gỉ, đảm bảo sự chắc chắn và không bị biến dạng, bẻ cong.

nhíp chống tĩnh điện

  • Nhíp chống tĩnh điện ESD ST15: cũng được gia công trên dây chuyền theo công nghệ cao, mang lại độ chính xác tuyệt đối và bảo vệ sản phẩm khỏi nhiễm từ và tĩnh điện. Với đặc tính không gỉ, chống ăn mòn và oxy hóa, nhíp này có thể sử dụng trong thời gian dài mà không bị hư hại.

nhíp chống tĩnh điện

  • Nhíp chống tĩnh điện Vetus ESD: có thiết kế nhỏ gọn tạo nên sự tiện dụng trong sản xuất. Sản phẩm này được làm từ chất liệu thép không gỉ chất lượng cao với khả năng chống tĩnh điện ở mức 10^6 ohm, giúp đảm bảo sự bền đẹp.

nhíp chống tĩnh điện

Phạm vi ứng dụng của nhíp chống tĩnh điện

Nhíp chống tĩnh điện bằng thép không gỉ thường được sử dụng để sửa chữa điện thoại di động và kẹp dây điện, linh kiện, cũng như chân mạch tích hợp. Đối với tùy tình huống cụ thể, có các loại nhíp khác nhau được yêu cầu để đáp ứng nhiệm vụ khác nhau. Tóm lại, nên có sẵn các loại nhíp thẳng, phẳng và khuỷu.

Nhíp nhựa chống tĩnh điện có đặc tính đàn hồi tốt, bền và không trơ, chịu axit và kiềm, và có khả năng chịu nhiệt độ cao. Chúng có thể ngăn chặn sự nhiễm bụi lên sản phẩm do muội than, phù hợp cho việc sản xuất và sử dụng chất bán dẫn, IC và các thành phần điện tử cần độ chính xác khác.

Nhíp chống tĩnh điện làm từ nhựa dẫn điện đặc biệt có đặc tính mềm dẻo tốt, nhẹ và có khả năng phóng điện tĩnh. Đây là lựa chọn lý tưởng cho việc gia công và lắp đặt các bộ phận nhạy cảm với tĩnh điện.

Nhíp chống tĩnh điện được sử dụng rộng rãi trong sản xuất linh kiện điện tử chính xác, chất bán dẫn và đầu máy tính. Điện trở bề mặt của chúng có thể nằm trong khoảng từ 1000KΩ đến 100000MΩ.

Thông số kỹ thuật

  • Chiều dài: 110-140mm
  • Chất liệu: Nhựa hoặc thép không gỉ chất lượng cao
  • Đặc tính: Chống tĩnh điện, từ tính và axit
  • Các bộ phận được đánh bóng thủ công.
  • Xử lý ở nhiệt độ cao và có vật liệu chống tĩnh điện
  • Độ bền: sử dụng một thời gian dài vẫn siêu thẳng và không cong vênh.
  • Sử dụng công nghệ tiêu chuẩn Châu Âu, gia công với độ chính xác cao.
  • Đóng gói chống tĩnh điện: 1 Nhíp/gói
  • Điện trở bề mặt: 1000KΩ – 100000MΩ.

Nhíp chống tĩnh điện

Thử nghiệm điện trở điểm – điểm và điện trở hệ thống được thực hiện theo các thông số kỹ thuật sau đây:

  • Kích thước cấu trúc của điện cực: Đường kính của cột điện cực 63mm ± 3 mm. Vật liệu để làm điện cực có thể là thép không gỉ hoặc đồng. Vật liệu của đầu tiếp xúc của điện cực từ cao su dẫn điện, có độ cứng là 60 ± 10 (Bờ A), độ dày 6mm ± 1mm và điện trở âm của nó <500Ω. Trọng lượng của mỗi điện cực đơn là từ 2,25 – 2,5 kg.

Các yêu cầu về điện áp thử nghiệm cho nhíp chống tĩnh điện được xác định như sau:

Rx ≤ 10^5

10^5 < Rx ≤ 10^10

Trong quá trình thử nghiệm điện trở điểm, sản phẩm (hoặc vật liệu) phải được đặt trên một bề mặt cách điện hoặc được đặt trong điều kiện thực tế sử dụng. Điện trở bề mặt và điện trở thể tích của vật liệu đó phải >10^13Ω và kích thước ngoại vi hình học của nó phải >10 cm. Khoảng cách giữa các điện cực là 300 mm. Khi thử nghiệm trên mặt đất, khoảng cách giữa các điện cực là từ 900 – 1000 mm.

Khi thử nghiệm điện trở của hệ thống, mẫu thử nghiệm (hoặc đất nền) phải được thử nghiệm để phản ánh điều kiện thực tế. Trong quá trình thử nghiệm kỹ thuật, khoảng cách giữa điện cực và mép vật liệu được thử nghiệm phải >10 cm.

Các cấp độ điện áp thử nghiệm với các dải điện trở khác nhau được thiết lập như sau:

  • Điện áp thử nghiệm ban đầu là 10 V:
  • Nếu Rx ≤ 10^5Ω, kết quả được ghi nhận từ giá trị đo.
  • Nếu Rx > 10^5Ω, điện áp được điều chỉnh lên thành 100V.
  • Điện áp đặt vào là 100V:
  • Nếu 10^5Ω < Rx ≤ 10^12Ω, kết quả được ghi nhận từ giá trị đo.
  • Nếu Rx ≤ 10^5Ω, kết quả được ghi nhận từ giá trị đo.

Để đảm bảo độ chính xác của việc thử nghiệm, hãy dụng điện cực phân cực. Tuy nhiên, với một số vật liệu, chất điện môi của lớp cách điện bị mỏng có thể sẽ bị phá vỡ, khiến phương pháp đo này không còn hiệu quả. Trong trường hợp này, không sử dụng cách đo này và ghi nhận vào báo cáo thử nghiệm. Khi điện áp thử nghiệm điện trở là 500V sẽ đạt sự an toàn cho người thực hiện. Đối với việc thử nghiệm sản phẩm, kết quả được tính dựa trên giá trị trung bình của 3 lần thử nghiệm tại các điểm khác nhau trên mỗi mẫu nhíp chống tĩnh điện.

  • Lưu ý:
  • Những điều kiện không may nêu trên làm rõ rằng điện trở phụ thuộc vào điện áp đặt vào. Trong trường hợp điện trở nhỏ hơn 10^4Ω, cần phải cân nhắc xem điện trở của điện cực có ảnh hưởng đến kết quả thử nghiệm hay không.
  • Khi điện trở của sàn và bề mặt làm việc vượt quá phạm vi của thông số kỹ thuật này, việc sử dụng điện áp cao hơn để đo điện trở là cần thiết, tuy nhiên, điều này không áp dụng cho phép đo EPA. Điện trở của hệ thống trong chỉ số thử nghiệm của công tắc nối đất di động nằm trong khoảng từ 5×10^4Ω đến 10^10Ω.

Nhíp chống tĩnh điện

Mua nhíp chống tĩnh điện uy tín, giá rẻ toàn quốc

Trên thị trường hiện nay, có rất nhiều nhà cung cấp và nhà sản xuất các loại nhíp chống tĩnh điện với đa dạng về chất liệu và mức giá cạnh tranh. Để lựa chọn sản phẩm phù hợp, bạn có thể tham khảo địa chỉ của các nhà cung cấp được nhiều gia đình tin tưởng và đánh giá cao.

Peace Việt Nam là một trong những địa chỉ uy tín, chuyên cung cấp các sản phẩm nhíp chống tĩnh điện chính hãng, với chất lượng tốt nhất. Chúng tôi cam kết mang đến sự hài lòng cho khách hàng thông qua các sản phẩm chất lượng và giá thành hợp lý.
